ЗАЩИТА ЖИЛОГО ЗДАНИЯ ОТ ВИБРАЦИИ МЕТРОПОЛИТЕНА МЕЛКОГО ЗАЛОЖЕНИЯ

Основные параметры:

Защищаемый объект: 9-ти этажное жилое здание

Место расположения здания: Канавинский район г. Нижнего Новгорода

Глубина заложения линии метрополитена: 7 м

Характер вибрации: непостоянный

В настоящее время в связи с прокладкой новых участков метрополитена мелкого заложения возникает вопрос о комплексной защите от техногенной вибрации, вызываемой эксплуатацией трасс метрополитена. Опыт эксплуатации подземных поездов показывает, что наиболее интенсивно вибрации проникают в жилые здания, находящиеся на расстоянии до 70 м по обе стороны от тоннеля метрополитена (в так называемых «полосах отчуждения»), вызывая жалобы населения.

В Канавинском районе Нижнего Новгорода предполагается строительство жилого здания, несколько корпусов которого попадают в границы санитарно-защитной зоны линии Нижегородского метрополитена в отрезке между станциями «Чкаловская» и «Ленинская».

Сотрудниками Лаборатории акустики ННГАСУ с использованием специализированных виброизмерительных комплексов были выполнены измерения параметров вибрации, вызываемой движением поездов метрополитена мелкого заложения, в месте предполагаемого размещения жилого здания. Для защиты проектируемого жилого дома от повышенных уровней вибрации были разработаны рекомендации, включающие в себя определение требуемой виброизоляции, выбор виброзащитных мероприятий, расчет эффективности виброизоляционных конструкций и определение ожидаемых уровней вибрации в жилых помещениях и сравнение с допустимыми значениями.

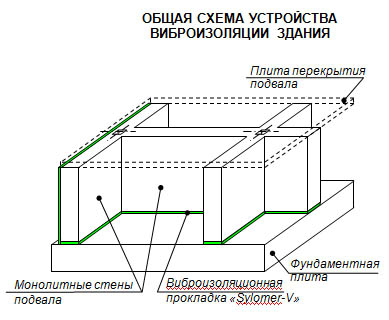

Для защиты проектируемого жилого здания от вибрации метрополитена мелкого заложения были разработаны виброзащитные конструкции, расположенные в защищаемом здании. Они представляют собой ленты из вспененного полиэфируретана со смешанной структурой ячеек «Sylomer», укладываемые между сплошной монолитной железобетонной фундаментной плитой и монолитными железобетонными стенами подвала здания. Марка материала «Sylomer», а также его толщина и площадь определялись в ходе дальнейших расчетов. Для снижения горизонтальной составляющей вибрации в здании на боковых поверхностях наружных фундаментных стен запроектирована сплошная виброизоляционная прокладка также из материала «Sylomer».

Вычисление эффективности виброизоляции, расчет площади и толщины, а также уточненный подбор марки виброизоляционного материала «Sylomer» производились с использованием данных каталога производителя материала «Sylomer» – фирмы «Getzner Werkstoffe Gmbh» (Австрия).

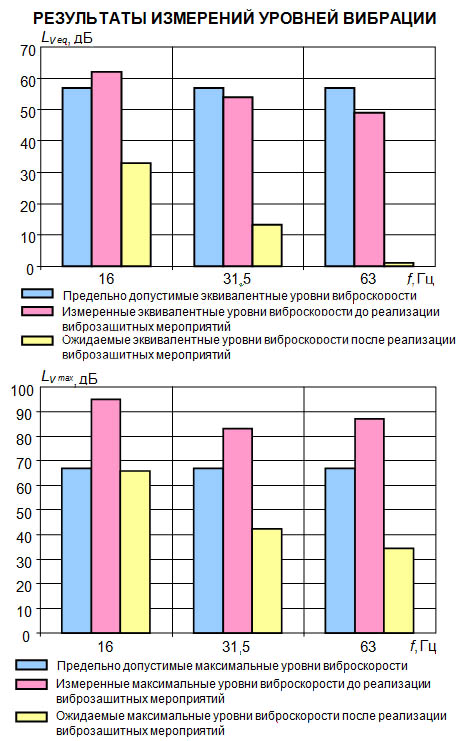

После проведения расчетов требуемой виброизоляции были определены ожидаемые уровни вибрации в помещениях проектируемого жилого здания от метрополитена мелкого заложения, используя данные натурных измерений и результаты расчета виброизоляции. Данные расчеты показали, что при реализации разработанных виброзащитных мероприятий ожидаемые уровни вибрации в жилых помещениях проектируемого здания соответствуют нормативным требованиям.
