РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №1

ОБРАБОТКА РЕЗУЛЬТАТОВ ГОРИЗОНТАЛЬНОЙ СЪЕМКИ И ПОСТРОЕНИЕ ПЛАНА

 Исходными данными для РГР №1 являются результаты угловых и линейных измерений при создании съёмочного обоснования и при составлении  абриса горизонтальной съемки. Некоторые исходные данные вместо цифр имеют две точки. Например, второй измеренный горизонтальный угол (графы 2 и 3 в таблице 2 на стр. 9) у всех студентов равен 169⁰ 0.,.' . Вместо точек следует подставить номер своего варианта (так, для А-5, Б-5, В-5 угол будет 169⁰ 00,5', а для А-15, Б-15, В-15 он равен 169⁰ 01,5'  и аналогично в других случаях).

ПОСТАНОВКА ЗАДАЧИ

С точек и сторон съёмочного обоснования произведена геодезическая съёмка предметов и контуров местности различными способами: перпендикуляров, обхода (обмера), полярным, угловой засечки, линейной засечки, створных промеров.

Результаты съёмки представлены на абрисах (рис. 2, 3, 4). Так, два угла здания сняты по способу перпендикуляров (от стороны 5-1 на рис. 2, от стороны 3-4 на рис. 3, от стороны 4-5 на рис. 4),а остальные точки этого здания сняты  способом обхода (обмера).

Контуры проезда, газона, огорода, штакетника, границы луга сняты способом створных промеров (вдоль сторон 4-5, 5-1, 3-4 на рис. 2, вдоль сторон 5-1, 1-2, 2-3, 3-4 на рис. 3, вдоль сторон 4-5, 5-1, 3-4 на рис. 4).

Другие точки границы луга а, б, в сняты полярным способом (от стороны 3-4 на рис. 2, от стороны 5-1 на рис. 3, от стороны 3-4 на рис. 4). Результаты съемки полярным способом (углы и расстояния) приведены в таблицах.

Молниеотвод снят способом угловой засечки (от сторон 1-2 и 3-2 на рис.2, от стороны 1-2 на рис. 3, от стороны 1-5 на рис. 4), а люк смотрового колодца – линейной засечкой от углов здания.

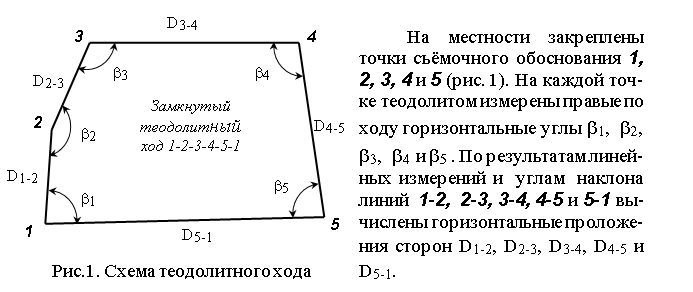

ВЫЧИСЛЕНИЕ КООРДИНАТ ТОЧЕК СЪЕМОЧНОГО ОБОСНОВАНИЯ

Расчётная часть РГР №1  выполняется в следующей последовательности с обязательным соблюдением всех контролей:

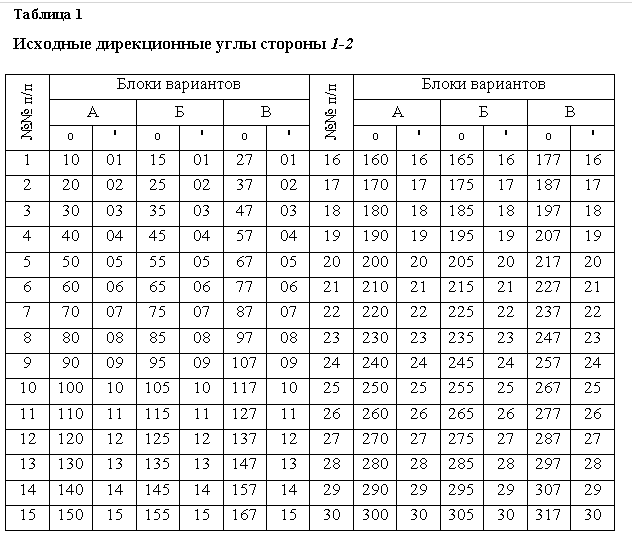

         1. Выпишите в таблицу 2 исходные данные, соответствующие Вашему варианту.

         2. Обработайте результаты угловых измерений с целью получения фактической угловой невязки f_b  (таблица 3) и сравнения ее с допустимой f_bдоп.

         3. Найдите исправленные углы, вычислите дирекционные углы, определите величину и название румбов (таблицы 4 и 5). Об этом можно прочесть на стр.19-21 учебного пособия.

         4. Определите приращения координат (таблица 6) и их знаки (см. стр.21-22 учебного пособия).

         5. Вычислите исправленные приращения координат (таблица 7).

         6. Вычислите координаты точек теодолитного хода (таблица 8).



ПОСТРОЕНИЕ ПЛАНА ГОРИЗОНТАЛЬНОЙ СЪЕМКИ

         Этот раздел представляет собой графическую часть РГР №1 и выполняется в следующей последовательности с обязательным соблюдением всех контрольных операций:

1. Постройте (в тонких линиях) на листе чертежной бумаги размером не менее 50х50 см прямоугольную координатную сетку 40х40 см с помощью специальной линейки ЛБЛ с отверстиями (рис. 5).

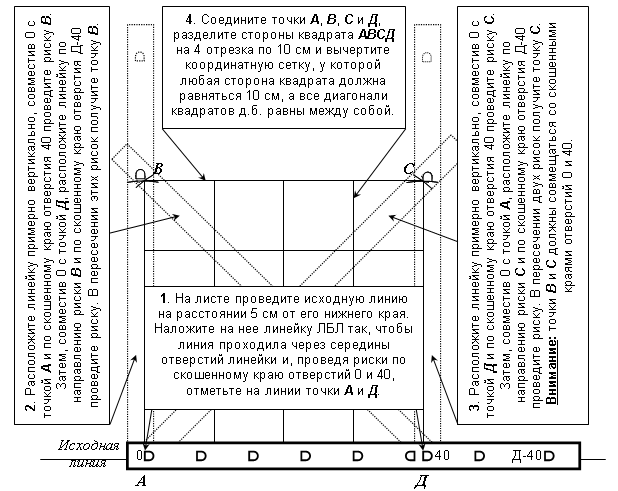

Рис. 5. Построение прямоугольной координатной сетки 40х40 см

          2. По прямоугольным координатам Х_i и  У_i нанесите точки 1,2,…,5 на координатную сетку. Для этого выберите правильное направление осей координат  Х  и  У, а линии сетки оцифруйте в масштабе 1:500 (в 1 сантиметре 5 метров) в соответствии с Вашими координатами (таблица 8) так, чтобы точки 1,2,…,5 разместились в средней части сетки (рис. 6). Перед нанесением точки определите тот квадрат сетки, в котором она будет располагаться. Точки наносите с использованием циркуля-измерителя и масштабной линейки (см. учебное пособие стр. 11-13). Точки отмечаются наколом циркуля, обведенным кружочком  диаметром 1,5 мм. После нанесения точки 2 измерьте расстояние 1-2 и сравните его с горизонтальным проложением (графа 12 ведомости координат), после нанесения точки 3 проверьте расстояние 2-3 и т.д.

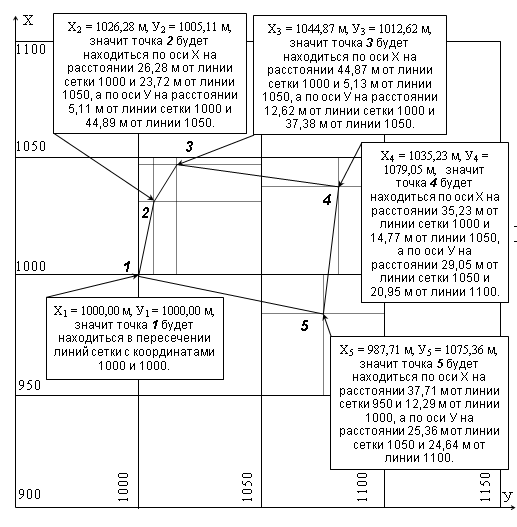

Рис. 6. Нанесение точек по координатам

  3. Нанесите на план предметы и контуры местности, используя абрис, соответствующий Вашему блоку вариантов (рис. 2, 3 или 4). Эту операцию проиллюстрируем на примере абриса для блока вариантов А (рис. 2).

Внимание: все построения выполняются в масштабе плана1:500 слабым нажимом карандаша.

         · Постройте здание, отложив вначале от точки 5 по линии 5-1 два отрезка длиной 10,55+..,00 м и 35,55+..,00 м и два перпендикуляра длиной соответственно 5,50 м и 5,55 м. Между полученными двумя точками здания должно быть 25,00 м. Остальные точки здания нанесите по его размерам.

         · Проведите из угловых точек здания две дуги радиусом 7,25 м и 7,75 м, в пересечении которых будет находиться центр люка смотрового колодца.

         · Отложите от точки 4 по линии 4-5 отрезки 20,.. м, 30,.. м и 3.,.0 м, в результате чего получите контуры проезда и газона.

         · Отложив от точки 3 по линии 3-4 отрезок 20,5+..,00 м , получите одну точку контура луга. Две другие точки а и б этого контура нанесите, используя данные таблицы на рис. 2. Для этого постройте с помощью геодезического транспортира в точке 3 от линии 3-4 два угла  16⁰ ..’и 24⁰15’ и по полученным направлениям отложите соответственно 20,00+..,00 м и 30,50 м.

         · Найдите точку контура огорода, отложив от точки 5 по линии 5-1 отрезок 31,00+..,00 м.

         · В точке 1 постройте от линии 1-2 угол 11⁰10’+..,⁰ 00’, а в точке 3 от линии 3-2 – угол 41⁰32’. В пересечении сторон этих углов будет располагаться  молниеотвод.

4. Оформите план размером 30х30 см в соответствии с действующим на данный момент стандартом («Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500»):

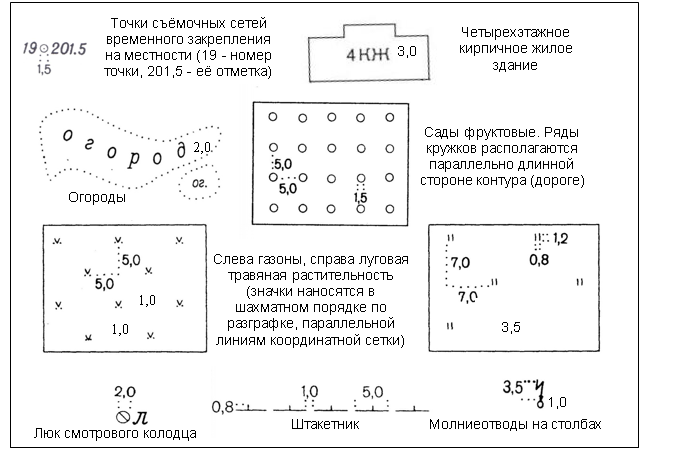

Рис.7. Условные знаки

· Прежде всего уберите (ластиком) те квадраты, внутрь которых не попали предметы и контуры местности (в нашем примере на рис.6 это нижний и правый ряд квадратов координатной сетки).

· В оставшейся части квадратов также уберите все вспомогательные линии, линии соединяющие точки 1, 2,…,5 и линии координатной сетки, обозначив  последние  у  рамки  отрезками 3 мм, а их пересечения – отрезками 6 мм.

         · Вычертите здание, обозначьте его этажность и характеристику прямым шрифтом высотой 3,0 мм, располагая надпись симметрично контура здания вдоль длинной его стороны.

         · Вычертите проезд, обозначьте буквой высотой 3,0 мм (курсивом) его покрытие, располагая букву вдоль проезда (А – асфальт, Б – бетон, Ц – цемент).

         · Обозначьте точечным пунктиром контур луга и огорода и подпишите курсивом высотой 2,0 мм слово  огород  в середине его контура.

         Внимание: все предметы и контуры местности должны быть изображены в соответствии с требованиями на рис. 7, с обязательным соблюдением всех, указанных выше размеров.

         Выполните зарамочное оформление в соответствии с рис.8:

         · Подпишите координаты угловых точек внутренней рамки плана прямым шрифтом высотой 2,0 мм.

         · «План горизонтальной съемки», «ННГАСУ» и «1:500» напишите прямым полужирным шрифтом высотой 4,0 мм.

         · «г.Н.Новгород», «ул.Садовая, 11» напишите прямым полужирным шрифтом высотой 2,5 мм.

         · Все остальные подписи выполните прямым шрифтом высотой 2,0 мм. Следите за тем, чтобы крайние подписи касались левой и правой линии внутренней рамки и не выходили за ее пределы.

         К защите  расчётно-графической работы студент должен представить ведомость вычисления координат точек теодолитного хода (оформленную ручкой черным или синим цветом, а поправки в измеренные углы и приращения координат – красным цветом) и выполненный в карандаше план теодолитной съёмки или их компьютерные версии.
