РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №3

ОБРАБОТКА РЕЗУЛЬТАТОВ НИВЕЛИРОВАНИЯ ПОВЕРХНОСТИ

И СОСТАВЛЕНИЕ ПРОЕКТА ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ

ПОСТАНОВКА ЗАДАЧИ

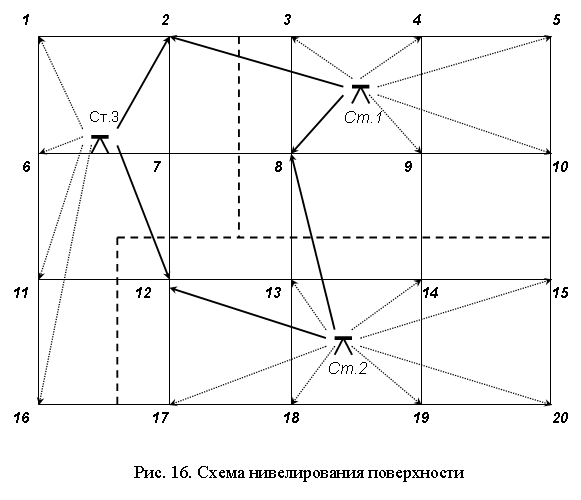

На местности построена сетка квадратов со сторонами 20 м (рис. 16). Произведено геометрическое нивелирование вершин квадратов с трех станций. Об этом можно прочесть на стр.66-67 учебного пособия.

На первой станции точки 2 и 8 были пронивелированы как связующие (задние и передние с отсчетом по черной и красной сторонам рейки), а точки З, 4, 5, 9, 10 пронивелированы как промежуточные (с отсчетом только по основной черной стороне рейки). На второй станции точки 8 и 12 – связующие, точки 13, 14, 15, 17, 18, 19, 20 – промежуточные. На третьей станции точки 12 и 2 – связующие, точки 1, 6, 7, 11, 16 – промежуточные. Точки 2, 8, 12, 2 формируют замкнутый опорный нивелирный ход.

Результаты нивелирования приведены в «Методической разработке к расчётно-графическим работам № 2, 3. Часть 2. – Горький: ГИСИ, 1982. – 156 с.». Отсюда каждый студент выбирает свой вариант. Методика геометрического нивелирования и применяемые приборы описаны на стр.26-31 учебного пособия. Обработайте журнал нивелирования поверхности и постройте план вертикальной съёмки.

ОБРАБОТКА ЖУРНАЛА НИВЕЛИРОВАНИЯ ПОВЕРХНОСТИ

Расчетная часть РГР №3 выполняется в следующей последовательности с обязательным соблюдением всех контролей:

1. Выпишите в бланк нивелирного журнала исходные данные, соответствующие Вашему варианту (таблица 14).

2. Вычислите превышения между связующими точками (задними и передними) и определите средние превышения; выполните постраничный контроль; определите невязку нивелирного хода f_h и сравните её с допустимой невязкой f_hдоп; введите поправки в средние превышения (таблица 15).

3. Вычислите отметки связующих точек; определите горизонт инструмента ГИ на каждой станции и найдите отметки промежуточных точек (таблица 16).

ПОСТРОЕНИЕ ПЛАНА ВЕРТИКАЛЬНОЙ СЪЕМКИ

Этот раздел представляет графическую часть РГР №3 и выполняется на чертежной бумаге формата А3 в следующей последовательности:

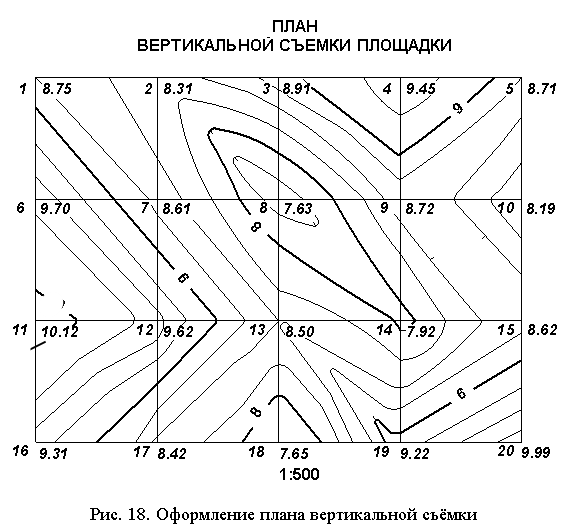

1. Вычертите сетку квадратов (рис. 18) в масштабе 1:500 (в 1 сантиметре 5 метров), пронумеруйте вершины квадратов.

2. Из нивелирного журнала (таблица 16) выпишите отметки вершин, округляя их до 0,01 м.

3. Постройте горизонтали с высотой сечения рельефа 0,25 м. Для этого выполните интерполяцию по всем сторонам квадратов и одной из диагоналей, направление которых показано на рис. 17. Об изображении рельефа горизонталями смотри учебное пособие (стр.6-10).

4. Оформите в карандаше (или на компьютере) план вертикальной съёмки площадки (рис. 18) в соответствии с действующим на данный момент стандартом («Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500»):

· Вычертите горизонтали коричневым цветом толщиной 0,1 мм.

· Горизонтали, кратные целым метрам, утолстите до 0,25 мм, а их отметки подпишите.

· В характерных местах нанесите бергштрихи длиной 1 мм, располагая их по линиям водораздела и водослива.

· Курсивом подпишите номера вершин квадратов и их отметки. Все остальные подписи выполните прямым шрифтом. Высота подписей: названия плана и масштаба 4 мм, всех остальных 2,5 мм.

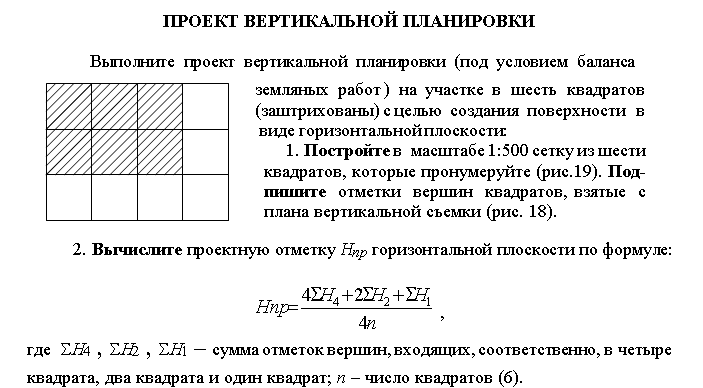

3. Найдите рабочие отметки h вершин квадратов как разность между проектной отметкой Н_пр и отметками земли. Знак «плюс» рабочей отметки соответствует насыпи, знак «минус» – выемке.

4. Оформите ведомость баланса земляных масс (таблица 17) в следующей последовательности:

· найдите (графа 2) алгебраическую сумму ?

рабочих отметок вершин квадратов отдельно по каждому квадрату;

· вычислите объемы насыпи (выемки) в каждом квадрате по формуле:

где Р – площадь квадрата 20х20 = 400 м².

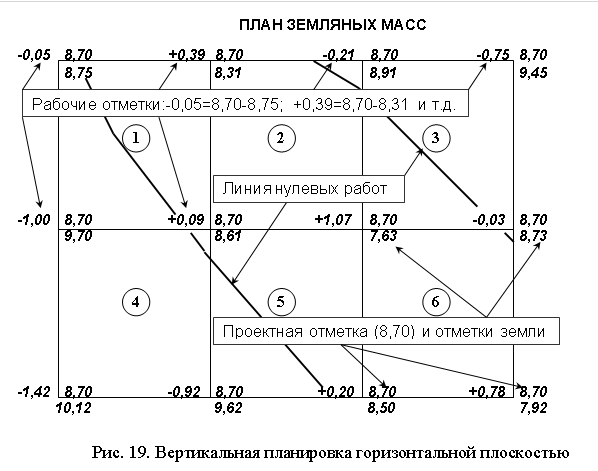

5. Найдите путем интерполяции точки нулевых работ (рис. 19) на тех сторонах квадратов и диагоналях, у которых рабочие отметки имеют разные знаки. Соединив эти точки, Вы получите линию нулевых работ, которая является границей между насыпью и выемкой и представляет собой горизонталь с отметкой Н_пр .

6. Оформите «План земляных масс», на котором подпишите отметки земли черным цветом, проектную и рабочие отметки красным цветом, линию нулевых работ проведите синим цветом, участки выемки обозначьте косой штриховкой.

7. Составьте ведомость объемов V земляных масс (таблица 18), вычисляя объемы насыпи V_н или выемки V_в в каждом квадрате по формулам:

где (?+h) и (?-h) – соответственно сумма положительных и отрицательных, а ?|h|- сумма абсолютных значений рабочих отметок в отдельном квадрате.

Суммарные объёмы насыпи и выемки должны равняться между собой в пределах указанного выше допуска 0,005Х?P м³, а разность объёмов насыпей и выемок в каждом квадрате должна равняться балансу в данном квадрате.

Суммарные объёмы насыпи и выемки должны равняться между собой в пределах указанного выше допуска 0,005ХSP м³, а разность объёмов насыпей и выемок в каждом квадрате должна равняться балансу в данном квадрате.

К защите РГР №3 студент должен представить оформленный ручкой (или на компьютере) журнал нивелирования поверхности и вычерченные на листе формата А3 со стандартным штампом «План вертикальной съёмки площадки», «План земляных масс», «Ведомость вычисления баланса земляных масс», «Ведомость вычисления объёмов земляных масс».
